Быстроразъёмные клапаны для системы охлаждения косметологических аппаратов

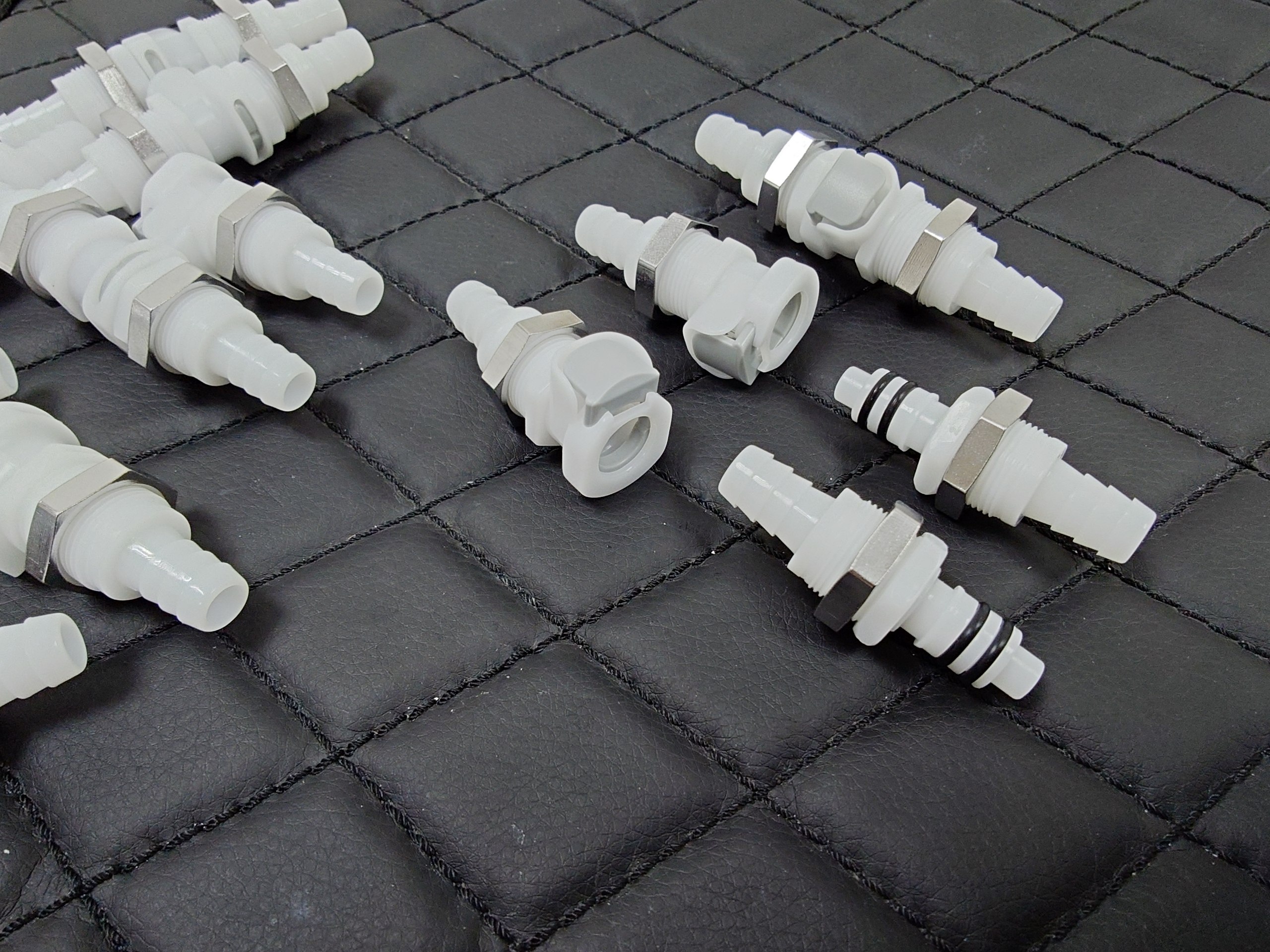

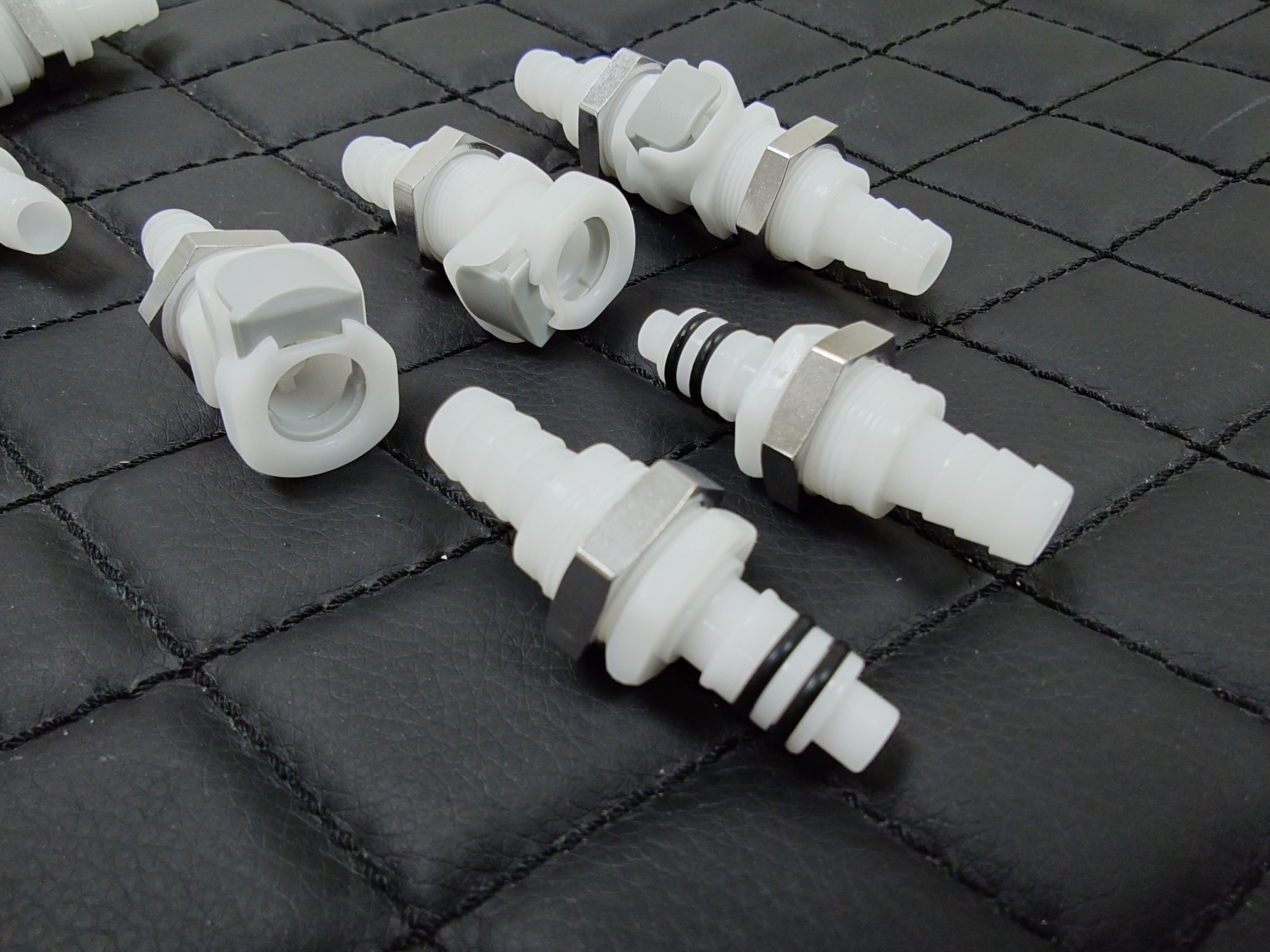

Быстроразъёмные клапаны (фитинги) предназначены для залива, слива воды и выпуска воздуха из контура охлаждения косметологических лазеров и IPL/SHR аппаратов. Комплект состоит из двух частей — штуцера (папа) и муфты (мама), соединяемых посредством быстродействующего защёлкивающегося механизма.
Конструкция и материалы
Корпус фитингов изготовлен из технического пластика (ацеталь/нейлон), устойчивого к длительному контакту с дистиллированной и деионизированной водой. Резьбовая гайка панельного монтажа — латунная, с плоской шайбой для распределения нагрузки на корпус аппарата. Уплотнение соединения обеспечивается эластичными O-ring кольцами из масло-бензостойкой резины.
Варианты исполнения
- Прямые — линейное подключение шланга к панели аппарата
- Угловые — подключение под углом 90° для стеснённых монтажных условий
- С запорным клапаном — автоматически перекрывают поток при разъединении, предотвращая утечку охлаждающей жидкости
- Без запорного клапана — свободный проход для слива и залива
Совместимость и установка
Фитинги рассчитаны на подключение шлангов внутренним диаметром 1/4″ (6 мм) и 3/16″ (4,8 мм). Панельный монтаж осуществляется через отверстие в корпусе аппарата с фиксацией латунной гайкой. Универсальная конструкция позволяет устанавливать клапаны на различные типы аппаратов с водяным охлаждением:
- Диодные лазеры для эпиляции 808 nm
- IPL/SHR/OPT/E-light/DPL аппараты для фотоэпиляции
- Nd:YAG лазеры для удаления татуировок
- Элос-аппараты (Elos, eMatrix)
- Аппараты для SMAS-лифтинга и RF-лифтинга с водяным контуром
Назначение в контуре охлаждения
Клапаны применяются для решения трёх задач в гидравлическом контуре аппарата:
- Залив (refill/fill) — подключение ёмкости с охлаждающей жидкостью при заполнении контура
- Слив (drain) — удаление отработанной жидкости при обслуживании или консервации аппарата
- Выпуск воздуха (air release/vent) — удаление воздушных пробок из контура для восстановления циркуляции и предотвращения кавитации насоса
- Overflow — переливной клапан для сброса избыточного давления при термическом расширении теплоносителя
Особенности эксплуатации
Быстроразъёмное соединение обеспечивает герметичность при рабочем давлении до 10 бар и температуре теплоносителя до 80 °C. Для поддержания герметичности рекомендуется периодически осматривать O-ring уплотнения на предмет износа и деформации. Фактический ресурс зависит от интенсивности работы, качества охлаждения и обслуживания. Гарантия до 12 месяцев при корректной эксплуатации.
Быстроразъёмные клапаны (папа + мама) для залива, слива воды и выпуска воздуха из контура охлаждения косметологических лазеров и IPL/SHR аппаратов. Пластиковый корпус, латунная гайка панельного монтажа, O-ring уплотнения, штуцер под шланг 1/4″ и 3/16″. Модификации: прямые, угловые, с запорным клапаном и без.
| Тип | Быстроразъёмный фитинг (quick-connect) |
|---|---|
| Комплектация | Пара: штуцер (папа) + муфта (мама) |
| Материал корпуса | Ацеталь / нейлон |
| Фитинг под шланг | 1/4″ (6 мм), 3/16″ (4,8 мм) |
| Монтаж | Панельный, латунная гайка с шайбой |
| Совместимость | Диодные лазеры 808nm, IPL/SHR/OPT/E-light, Nd:YAG, элос |
| Рабочее давление | До 10 бар |
| Гарантия | До 12 месяцев при корректной эксплуатации |
FAQ
Для каких аппаратов подходят эти клапаны?
Универсальная конструкция позволяет устанавливать клапаны на любые косметологические аппараты с водяным охлаждением: диодные лазеры, IPL/SHR, Nd:YAG, элос-системы.
Чем отличается клапан с запорным механизмом от обычного?
Клапан с запорным механизмом автоматически перекрывает поток при разъединении, предотвращая утечку охлаждающей жидкости. Обычный фитинг — сквозной, для слива и залива.
Какой размер шланга нужен?
Штуцеры рассчитаны на шланги внутренним диаметром 1/4″ (6 мм) или 3/16″ (4,8 мм) в зависимости от модификации.
Можно ли использовать для выпуска воздуха?
Да, фитинг устанавливается в верхней точке контура для удаления воздушных пробок при заполнении системы охлаждения.
