Назначение
Световод для лазерной эпиляции — оптический элемент манипулы аппарата PB Pulsar (Prof Beauty), который переносит излучение диодного лазера от излучателя к коже пациента. Сапфировая призма формирует равномерное пятно на выходном окне и одновременно работает как теплоотвод: сапфир обладает высокой теплопроводностью и при контакте с охлаждаемым держателем отбирает тепло с рабочей поверхности.
Совместимость
- PB Pulsar
- Prof Beauty Pulsar
Аппарат известен на рынке под брендами PB (Prof Beauty), модель Pulsar (Пульсар).
Конструкция

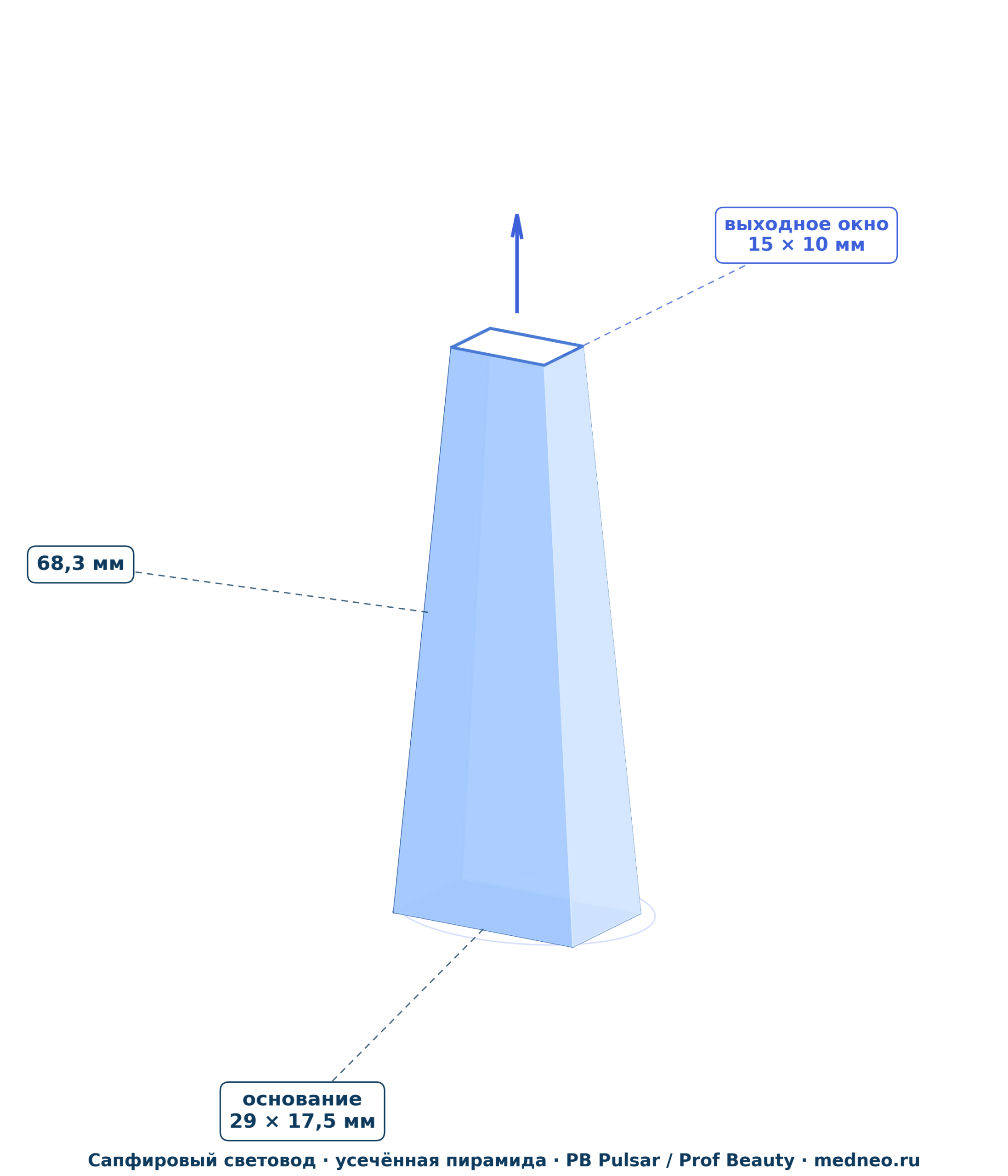

Световод выполнен в виде усечённой пирамиды из сапфира. Входное основание 17,5 × 29 мм сопрягается с излучателем, выходное окно 15 × 10 мм формирует рабочее пятно. Высота призмы — 68,3 мм. Сужение от входа к выходу позволяет сконцентрировать поток излучения на компактной апертуре.
Типичная неисправность
Световод для лазерной эпиляции выходит из строя по следующим причинам:
- сколы и царапины на выходном окне после ударов и падений манипулы
- трещины из-за перегрева при нарушении охлаждения
- помутнение и прижоги на рабочей поверхности
- деградация торца, сопряжённого с излучателем
Повреждённая призма даёт неравномерное пятно, падение энергии на выходе и болезненность процедуры. Восстановлению элемент не подлежит — только замена.
Замена и обслуживание
Установку световода выполняет сервисный инженер: призма фиксируется в держателе через термоинтерфейс с обеспечением теплового контакта с системой охлаждения. При монтаже нельзя допускать перекоса и чрезмерного прижима — это приводит к трещинам. Фактический ресурс зависит от интенсивности работы, качества охлаждения и обслуживания.
Технические характеристики
| Параметр | Значение |
|---|---|
| Тип | Световод (призма) манипулы |
| Материал | Сапфир |
| Форма | Усечённая пирамида |
| Входное основание | 17,5 × 29 мм |
| Выходное окно | 15 × 10 мм |
| Высота | 68,3 мм |
| Совместимость | PB Pulsar (Prof Beauty) |
Гарантия до 12 месяцев при корректной эксплуатации.
