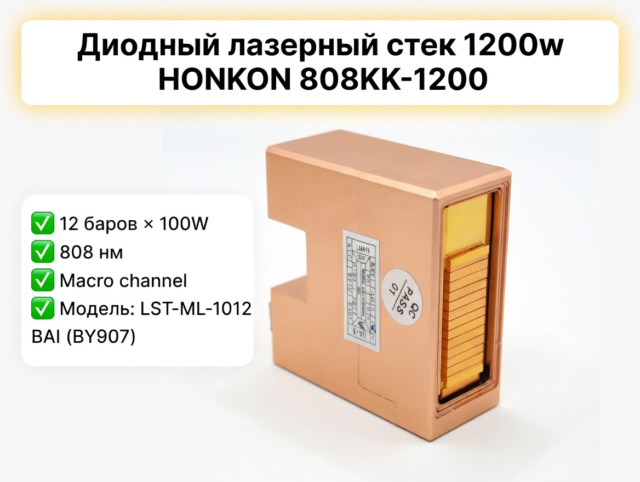

Диодный лазерный стек 12 бар 808nm 1200W для эпилятора HONKON 808KK |Купить

Назначение и область применения

Диодный стек 12 бар 808 нм 1200W предназначен для замены излучающего модуля в манипуле стационарного диодного лазерного эпилятора HONKON 808KK. Конструкция рассчитана на суммарную мощность порядка 1200 W при использовании двенадцати диодных баров по 100 W каждый, что обеспечивает стабильную работу аппарата в штатном диапазоне плотности энергии и частоты импульсов.

Стек используется в системах лазерной эпиляции с длиной волны 808 нм и сочетает эффективное поглощение меланином с контролируемой глубиной проникновения в кожу. Узкоспециализированное назначение модуля — формирование равномерного лучевого пучка в окне манипулы с размером рабочей зоны порядка 12×23 мм для обработки больших участков кожи за минимальное количество проходов.

Конструкция и принцип работы

Диодный стек представляет собой сборку из 12 последовательно установленных лазерных баров, смонтированных на теплопроводящей подложке с возможностью эффективного отвода тепла к системе охлаждения манипулы. Каждый бар имеет номинальную мощность до 100 W, что позволяет формировать требуемую оптическую мощность при работе на длине волны 808 нм и обеспечивает соответствие параметрам манипулы HONKON 808KK по плотности энергии и частоте.

Излучение каждого бара суммируется через оптическое окно и формирует прямоугольное пятно, оптимизированное под эпиляцию. Геометрия стека согласована с конструкцией штатной манипулы: расположение баров, шаг, высота и длина сборки обеспечивают корректное позиционирование относительно выходного сапфирового окна и элементов фокусировки.

Совместимость и требования к установке

Стек конструктивно ориентирован на использование в манипулах диодного лазера HONKON 808KK 1200W с длиной волны 808 нм и рабочим пятном порядка 12×23 мм. Конфигурация по количеству баров (12 шт. по 100 W) соответствует типовой схеме формирования суммарной мощности для данного класса аппаратов и обеспечивает совместимость с штатными драйверами тока и системой контроля.

Монтаж стека должен выполняться специалистом, имеющим опыт работы с диодными лазерными модулями и соответствующей измерительной аппаратурой для проверки параметров излучения и температурного режима. В процессе установки требуется обеспечить корректный тепловой контакт с охладителем, герметичность оптического тракта и отсутствие механических напряжений в зоне пайки и крепления, чтобы исключить деградацию баров и оптического окна.

Особенности эксплуатации и охлаждения

При эксплуатации стека в составе манипулы HONKON 808KK критично соблюдение проектного режима охлаждения: эффективная циркуляция охлаждающей жидкости в контуре манипулы, работа термоэлектрических модулей и стабильный воздушный теплообмен при рекомендуемом диапазоне рабочих температур. Перегрев излучающих баров ведет к ускоренному снижению оптической мощности и изменению длины волны, что снижает эффективность процедур и ресурс модуля.

Рекомендуется регулярный контроль состояния системы охлаждения аппарата: уровня и чистоты теплоносителя, отсутствия завоздушивания, корректной работы насосов и вентиляторов, а также теплового контакта между стеком и радиатором. Поддержание температурных параметров в паспортных пределах минимизирует тепловой стресс на полупроводниковые структуры и оптические соединения.

Рекомендации по обслуживанию

Обслуживание диодного стека должно выполняться в рамках регламентных работ по аппарату, включая периодическую проверку выходной мощности манипулы, равномерности пятна и состояния оптического окна. При выявлении падения энергии или локальных зон перегрева диагностика и возможная замена стека выполняются профильным сервисным инженером с использованием специализированных инструментов.

Не допускается эксплуатация манипулы с поврежденным сапфировым окном, нарушенной циркуляцией охлаждающей жидкости или нестабильным питанием драйвера диодного модуля. Соблюдение регламента технического обслуживания аппарата и условий окружающей среды снижает риск внепланового выхода стека из строя.

Ресурс и гарантийные условия

Ресурс диодного стека определяется режимами нагрузки, качеством охлаждения и соблюдением допуска по плотности энергии и частоте импульсов, установленными производителем аппарата. При корректной эксплуатации модуль обеспечивает стабильную оптическую мощность в течение расчетного количества импульсов манипулы, при этом фактический ресурс зависит от интенсивности работы, качества охлаждения и обслуживания.

Изделие поставляется с заводской проверкой электрических и оптических параметров, соответствующих требованиям к манипуле HONKON 808KK 1200W. Гарантия до 12 месяцев при корректной эксплуатации.

Также доступны: Диодный стак для Keylaser 1200W (высота 52mm), Диодный стек 1200W 808nm 12 бар для лазеров эпиляции MBT EST.
