Кристалл Nd:YAG для лазера по тату 5×85 мм, 6×120 мм и другие размеры

Кристалл Nd:YAG (неодим-легированный иттрий-алюминиевый гранат) – это основной рабочий элемент большинства профессиональных лазеров для удаления татуировок и пигментации. Он обеспечивает генерацию излучения на длине волны 1064 нм, а при использовании нелинейных кристаллов (KTP и др.) – также 532 нм, что делает его совместимым с распространёнными Q-switched и наносекундными системами для тату- и карбонового пилинга. Именно качество и параметры Nd:YAG стержня в значительной степени определяют стабильность энергии импульса, ресурс оптики и общую надёжность вашей лазерной системы.

Назначение и область применения

Предлагаемый кристалл Nd:YAG предназначен для использования в профессиональных и полупрофессиональных лазерных системах:

• лазеры для удаления татуировок (Q-switched Nd:YAG 1064 нм/532 нм);
• системы для удаления пигментации и сосудистых дефектов;
• лазеры для карбонового пилинга и процедур по выравниванию тона кожи;
• аппараты косметологического и дерматологического профиля с твёрдотельным Nd:YAG-излучателем.

Размеры 5×85 мм и 6×120 мм относятся к наиболее распространённым форм-факторам стержней в рукоятках тату-лазеров, поэтому замена штатного кристалла на аналогичный по геометрии в большинстве случаев не требует изменений конструкции держателя или системы охлаждения. При этом доступны и другие типоразмеры под специфику конкретного аппарата.

Конструкция и ключевые свойства Nd:YAG кристалла

Nd:YAG – это монокристалл на основе иттрий-алюминиевого граната с легированием ионами неодима. Такая структура обеспечивает высокую оптическую однородность и устойчивость к термическим нагрузкам, что критично для импульсных лазеров с высокой пиковой мощностью. Кристалл, как правило, имеет цилиндрическую форму (стержень) с полированными торцами, подготовленными под требуемый тип покрытия (AR/HR или без покрытия – в зависимости от конструкции резонатора).

• Рабочая длина волны: 1064 нм (основная линия излучения Nd:YAG).
• Возможность использования в системах с удвоением частоты для получения 532 нм.
• Высокий коэффициент усиления и сравнительно низкий порог генерации при корректном накачивании.
• Хорошая механическая прочность и устойчивость к термическим циклам при грамотной системе охлаждения.

Кристаллы поставляются с заводской обработкой торцевых поверхностей, обеспечивающей малые потери и минимальные искажения фронта волны, при условии корректной сборки и чистоты оптического тракта со стороны пользователя.

Доступные размеры и индивидуальный подбор

Базовые типоразмеры, актуальные для тату-лазеров:

• диаметр 5 мм, длина 85 мм (5×85 мм) – широко используемый формат для компактных и среднеэнергетических Q-switched систем;
• диаметр 6 мм, длина 120 мм (6×120 мм) – стержни увеличенного размера для более мощных установок, где требуется больший объём активной среды;
• другие размеры по согласованию – возможен подбор кристалла под ваш конкретный аппарат, при условии совпадения геометрии и требований к резонатору.

Перед заказом имеет смысл сверить фактические размеры штатного стержня (диаметр, длина, тип посадки, наличие/отсутствие ободка/«hoop») и оптические требования вашего резонатора. Ошибка в несколько десятых миллиметра по диаметру может сделать кристалл несовместимым с существующим держателем или системой охлаждения.

Ресурс кристалла и факторы, влияющие на срок службы

Ресурс Nd:YAG стержня существенно зависит от условий эксплуатации и не может быть корректно описан одной «паспортной цифрой», одинаковой для всех аппаратов. На срок службы влияют:

• качественная ли система охлаждения и насколько стабильно поддерживается температурный режим при длительной работе;
• используемый режим – частота повторения импульсов, энергия на импульс, длительность импульса;
• состояние и чистота оптики в резонаторе и рукоятке, отсутствие загрязнений на торцах кристалла;
• регулярность обслуживания и корректность юстировки.

Перегрев, загрязнение или механические микроповреждения торцевых поверхностей могут резко сократить срок службы кристалла, вплоть до его разрушения. Поэтому корректная эксплуатация и сервис в данном случае важнее, чем ориентиры по «максимальному количеству импульсов» из рекламных описаний.

Требования к установке и эксплуатации

Для реализации стабильной генерации и сохранения ресурса кристалла необходимо соблюдать следующие условия:

• аккуратная установка стержня в держатель, исключающая перекосы и избыточное механическое давление;
• обеспечение надёжного теплового контакта с охлаждающей средой (вода, антифриз или иной рекомендованный теплоноситель);
• использование только оптических смесей и материалов, совместимых с Nd:YAG, чтобы не повредить полированные торцы;
• регулярная проверка состояния оптики и отсутствие подпалов, помутнений и микротрещин на торцевых поверхностях.

Монтаж и юстировку желательно выполнять специалисту, знакомому с конструкцией именно вашего лазера. Ошибки на этом этапе могут привести не только к снижению эффективности, но и к повреждению кристалла и других элементов оптического тракта.

Преимущества использования качественного Nd:YAG кристалла

Замена кристалла Nd:YAG на качественный стержень с правильной геометрией и обработкой торцевых поверхностей даёт заметный эффект для работоспособности и стабильности лазерной системы:

• более стабильная энергия импульса при заданных настройках аппарата;
• лучшее качество луча при корректно спроектированном резонаторе;
• уменьшение риска деградации оптики при работе в пределах рекомендованных режимов;
• предсказуемые характеристики в течение значительной части срока службы при условии нормальной эксплуатации.

Важно понимать, что даже лучший по качеству кристалл не компенсирует ошибки в конструкции или отсутствие нормального обслуживания. Если режимы систематически превышают допустимые для вашего аппарата, ресурс всех оптических элементов, включая Nd:YAG, будет снижаться.

Гарантия и условия

На кристалл Nd:YAG предоставляется ограниченная гарантия до 12 месяцев при соблюдении условий эксплуатации и отсутствия внешних механических и термических повреждений. Гарантия распространяется на скрытые дефекты материала и обработки, но не покрывает случаи, связанные с нарушением температурного режима, неправильной установкой, ударными нагрузками, загрязнением торцевых поверхностей или работой в режимах, выходящих за рамки рекомендаций производителя лазера.

Перед покупкой имеет смысл уточнить модель вашего аппарата и реальные размеры штатного стержня, чтобы избежать несоответствия. Если у вас есть сомнения по выбору длины, диаметра или конструкции, логичнее потратить время на уточнение параметров, чем рисковать дорогостоящей оптикой и потерей работоспособности оборудования.

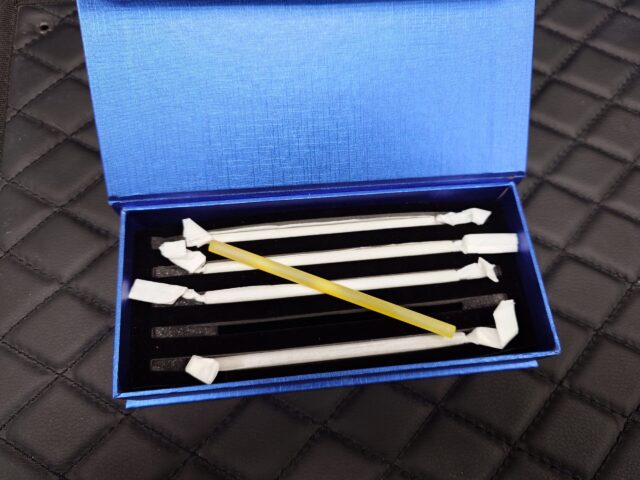

Может выглядеть по разному, однако в большинстве случаев это матовый стержень желтого либо фиолетового или розового цвета с полированными торцами, на которые нанесено специальное покрытие, которое усиливает излучение и повышает его качества.

Типичные проблемы, когда требуется замена:
Лазер не видит пимент, тату, пм, татуаж.
Пустые вспышки, нет характерного щелчка при сведении тату.
Вспышка лампы есть но нет эффекта.
Манипула не выбивает тату.
Лазер плохо выводит татуировки, либо нет никакого эффекта
