Цилиндрическая манипула — один из самых распространённых форм-факторов рукояток для Nd:YAG лазеров удаления татуировок. Внешне выглядит как цилиндр с насадкой на конце, через которую выходит лазерный луч. На практике этот конструктив имеет три критических недостатка, которые превращают работу в постоянную головную боль для мастера и сервисного инженера.
Проблема 1: Механическая нестабильность резонатора
Резонатор цилиндрической манипулы представляет собой длинный корпус, внутри которого установлены стержень Nd:YAG, лампа накачки, заднее зеркало и выходная оптика. Вся конструкция удерживается на местах крепления по краям цилиндра. При малейшем ударе, вибрации или температурном расширении ось резонатора смещается — юстировка «плывёт».
Особенно критична проблема с гофрой, через которую проходят провода питания лампы и шланги водяного охлаждения. При изгибе гофры во время работы провода и шланги упираются в держатель заднего зеркала, создавая механическое давление на оптический элемент. Результат — постепенное смещение зеркала, потеря энергии импульса, неравномерное воздействие на пигмент.
На практике это означает: манипула, которая давала стабильные 800 мДж на выходе, через пару месяцев работы выдаёт 400–500 мДж. Мастер увеличивает энергию, получая ожоги вместо результата. А юстировка в полевых условиях — процедура ювелирная и недешёвая.
Проблема 2: Неремонтопригодность конструкции
Разборка цилиндрической манипулы — это лотерея. Корпус собирается на мелких винтах, закрученных в алюминиевые детали. Алюминий — мягкий металл, резьба в нём слабая. После 2–3 циклов сборки-разборки винты начинают проворачиваться, шлицы слизываются, а сами резьбовые отверстия деформируются.
Для сервисного инженера это означает:
- Увеличенное время разборки — вместо 30 минут получаются 1,5–2 часа
- Риск повредить оптику при извлечении заклинивших деталей
- Необходимость нарезать новую резьбу или использовать ремонтные вставки (хеликоилы)
- Удорожание ремонта на 30–50% только за счёт крепёжных проблем
При этом замена лампы накачки — штатная процедура, которую нужно проводить каждые 100–200 тысяч вспышек — каждый раз превращается в испытание. Мастер откладывает замену, лампа работает до разрушения, осколки повреждают стержень и отражатель. Каскадная поломка из-за конструктивного просчёта.
Проблема 3: Дефицит запчастей
Цилиндрические манипулы выпускаются десятками мелких китайских фабрик, каждая со своей конфигурацией резонатора, диаметром стержня, типом зеркал и посадочными размерами лампы. Унификации нет. Запчасти от одной манипулы не подходят к другой даже одного бренда, но разных партий.
Что это значит на практике:
- Лампа накачки — нужно подбирать по размеру с точностью до миллиметра
- Зеркала — каждый производитель использует свои покрытия и радиусы кривизны
- Отражатели — форма и материал различаются от модели к модели
- Корпусные детали — заказать отдельно невозможно, только на фабрике
Итог: при поломке цилиндрической манипулы мастер часто стоит перед выбором — ждать запчасти 3–4 недели из Китая или покупать новую манипулу целиком.
Почему классический «пистолет» лучше
Манипулы пистолетного типа (с рукояткой и Г-образной формой) лишены всех трёх описанных проблем:
Стабильность резонатора
В пистолетной манипуле резонатор компактный и установлен в массивном корпусе с жёсткой фиксацией. Рукоятка отделена от оптической части — провода и шланги проходят через рукоятку, а не через зону резонатора. Гофра не давит на оптику. Юстировка держится месяцами.
Ремонтопригодность
Корпус разбирается на крупные секции с помощью штатных креплений. Винты крупнее, резьба в латунных или стальных вставках — не слизывается. Замена лампы занимает 20–30 минут. Доступ к стержню и зеркалам — без демонтажа половины корпуса.
Доступность запчастей
Стандартный форм-фактор пистолетных манипул означает унификацию: лампы, зеркала, насадки, уплотнения — всё доступно и взаимозаменяемо между моделями одного класса. В наличии на складе, без ожидания из Китая.
Наши манипулы для лазерного удаления тату

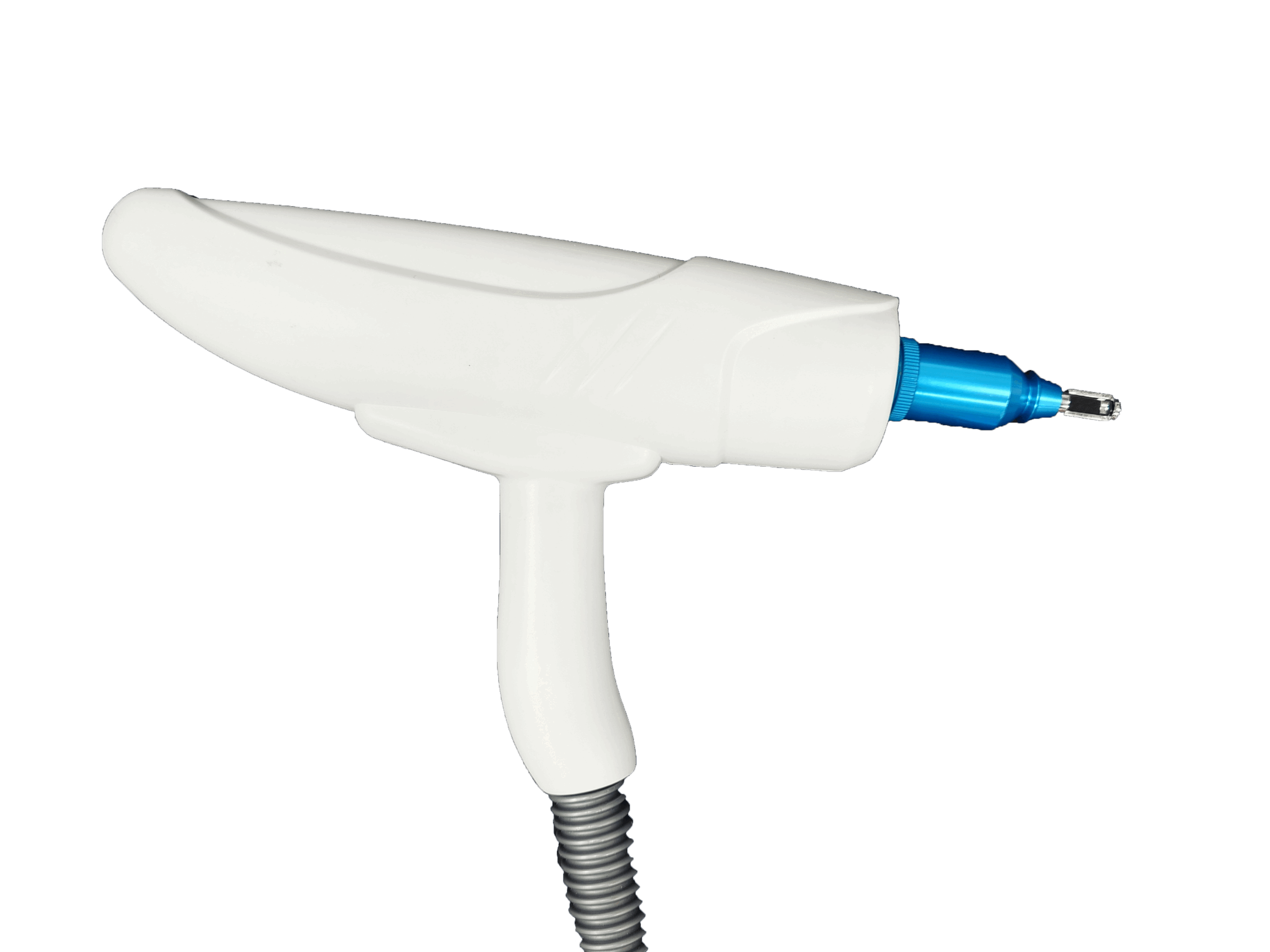

Манипула ND:YAG лазера для удаления татуировок, татуажа и ПМ, 5 насадок
Комплект: 3 стандартные насадки + 2 регулируемые. Лазерная указка в комплекте. Совместима с большинством Nd:YAG аппаратов.
26 600 ₽

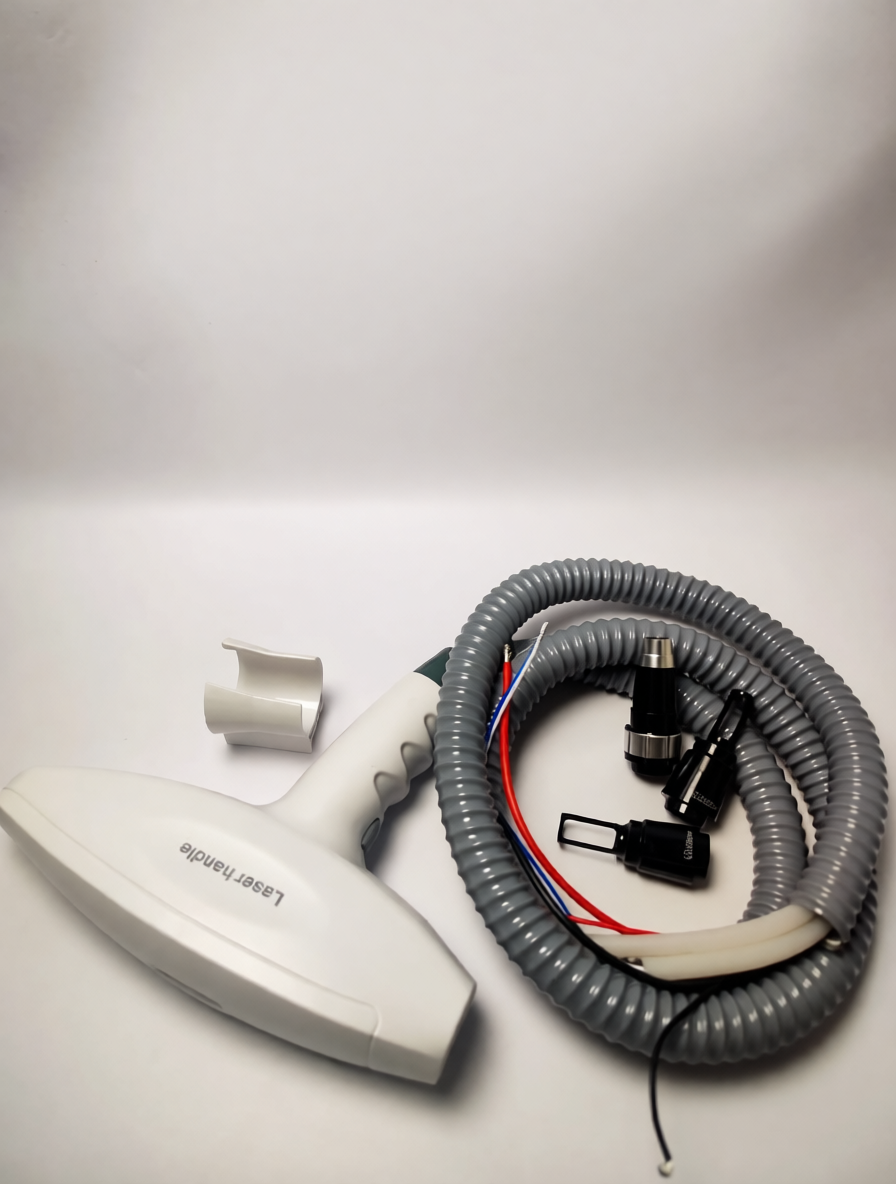

Манипула (рукоятка) неодимового лазера для M22 с лазерной указкой, 3 насадки, кронштейн
Полный комплект: 3 насадки (532/1064 нм), кронштейн крепления, лазерная указка красная точка. Прямая замена для аппаратов M22.
29 600 ₽

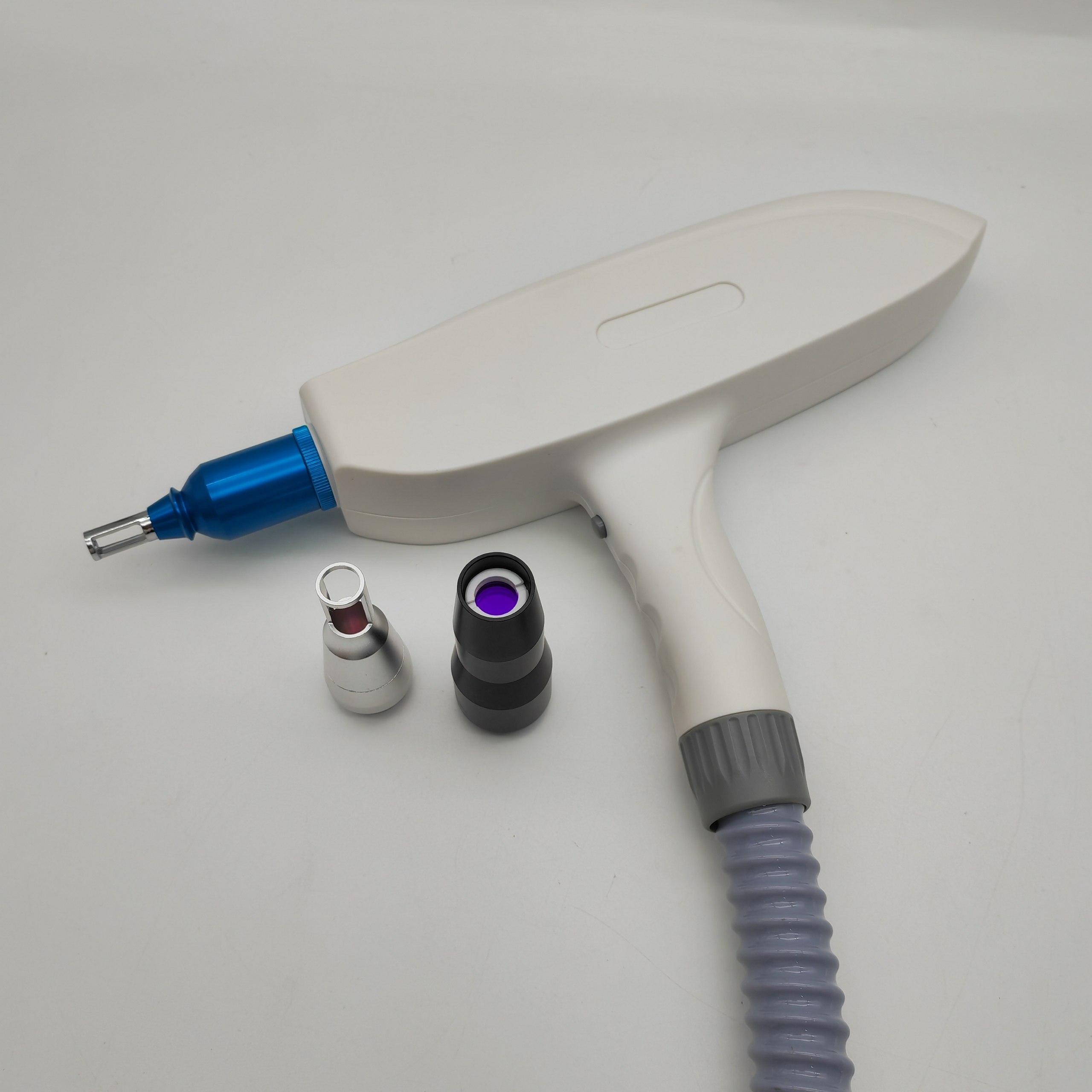

Манипула Nd:YAG лазера универсальная с лазерной указкой и 3 насадками 532/1064/1320 нм для Mona Lisa, Lasertech LA15/LA20
Универсальная: 3 длины волны (532/1064/1320 нм). Лазерная указка. Подходит для Mona Lisa, Lasertech LA15, LA20 и аналогов.
34 000 ₽
Бесплатная установка коннектора
При покупке любой манипулы у нас — бесплатная установка вашего старого коннектора на новую рукоятку. Это значит, что новая манипула будет подключаться к вашему аппарату без переделок, пайки и переходников. Снимите старую манипулу, отправьте нам или привезите — мы переставим коннектор на новую и отправим обратно готовую к работе.
Звоните или пишите: +7 (960) 45-999-00 — подберём манипулу под ваш аппарат, уточним совместимость и сроки доставки.
