Перегрев IPL-лампы F981 UK: как насос и фильтр убивают газоразрядную лампу

В сервис medneo.ru поступил аппарат 1S Pro (производитель Innovatione) с жалобой на резкое падение эффективности вспышек. Внешне блок питания работал, контроллер не выдавал критических ошибок, но импульсы стали слабыми и нестабильными. При разборке выяснилось, что причина не в лампе как таковой, а в цепи охлаждения: насос циркуляции жидкости вышел из строя, фильтр забился, и лампа перегрелась до деформации стеклянной колбы.

Из чего состоит цепь охлаждения IPL-лампы

Газоразрядная лампа в IPL- и SHR-аппаратах работает в экстремальном режиме: импульсный разряд через ксеноновую смесь нагревает стенки стеклянной колбы за доли секунды. Чтобы лампа не разрушилась, через блок-кожух манипулы прокачивается охлаждающая жидкость. Цепь охлаждения состоит из трёх компонентов:

• Помпа (насос) — обеспечивает циркуляцию дистиллированной воды или специальной жидкости через кожух лампы;
• Фильтр — задерживает частицы накипи, продукты деградации жидкости и осадок;
• Радиатор / теплообменник — отводит тепло из контура во внешнюю среду.

Если насос останавливается или фильтр полностью забивается, циркуляция прерывается. Жидкость в кожухе вокруг лампы перегревается, но не отводится. Стекло колбы размягчается и раздувается под давлением пара и теплового расширения.

Что произошло с лампой F981 UK

На извлечённой из аппарата лампе F981 UK были видны все признаки термического повреждения:

Раздутие стеклянной колбы

Номинальный диаметр колбы лампы — 7 мм. В зоне максимального нагрева, там где проходит разряд, штангенциркуль показал 8,6 мм. Стекло деформировалось как воздушный шарик — именно в середине, где межэлектродное расстояние и плотность энергии максимальны. Раздутие не уменьшается после остывания: это пластическая деформация кварцевого стекла.

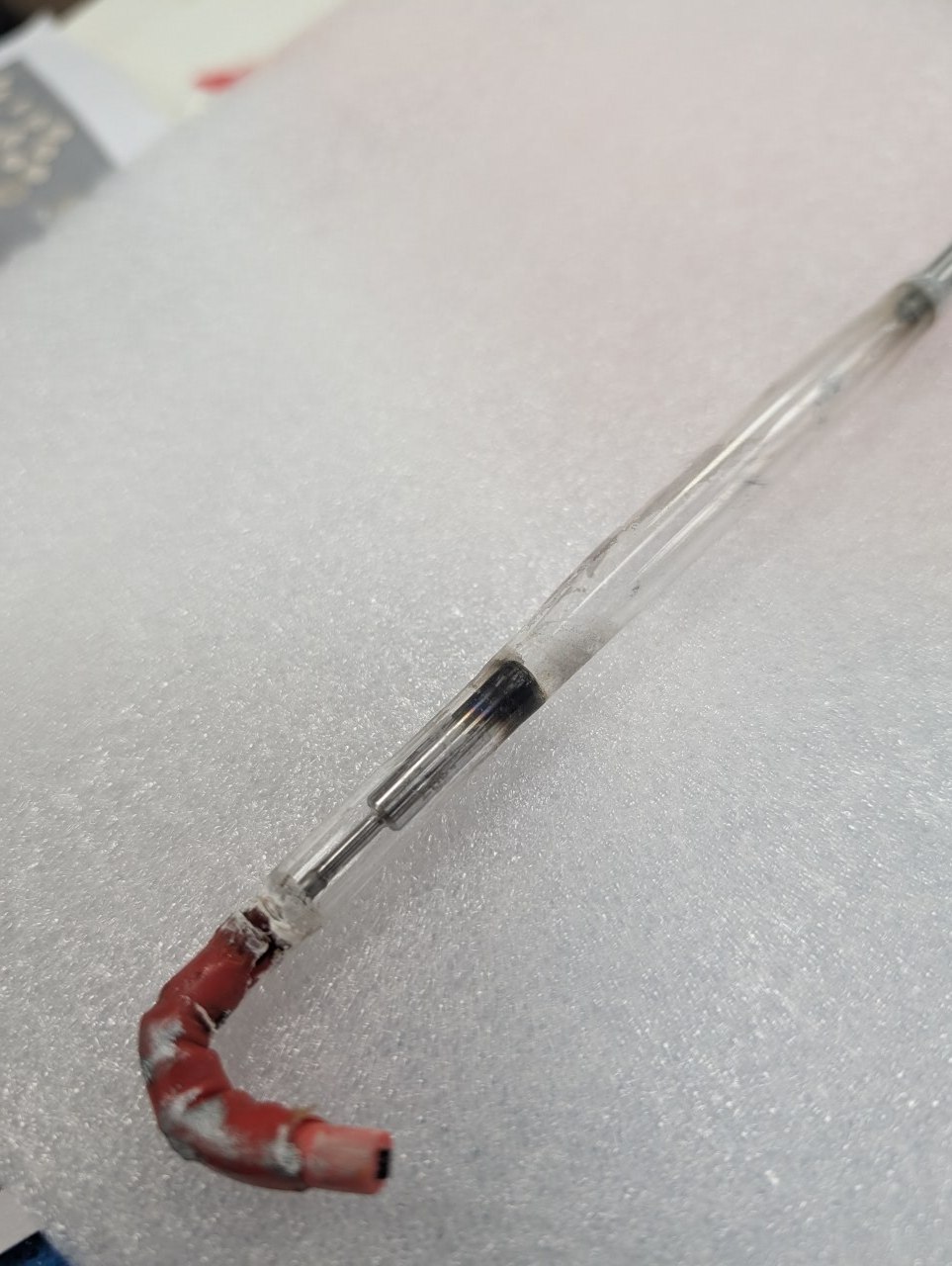

Почернение внутренней поверхности колбы

Внутри колбы, в зоне разряда, стекло потемнело. При перегреве материал электродов (обычно вольфрам или thoriated tungsten) начинает испаряться интенсивнее, чем при нормальном режиме. Испарённый металл конденсируется на более холодных участках внутренней стенки колбы, образуя тёмный налёт. Это классический признак перегрева газоразрядной лампы: чем сильнее потемнение, тем больше часов лампа проработала в аварийном температурном режиме.

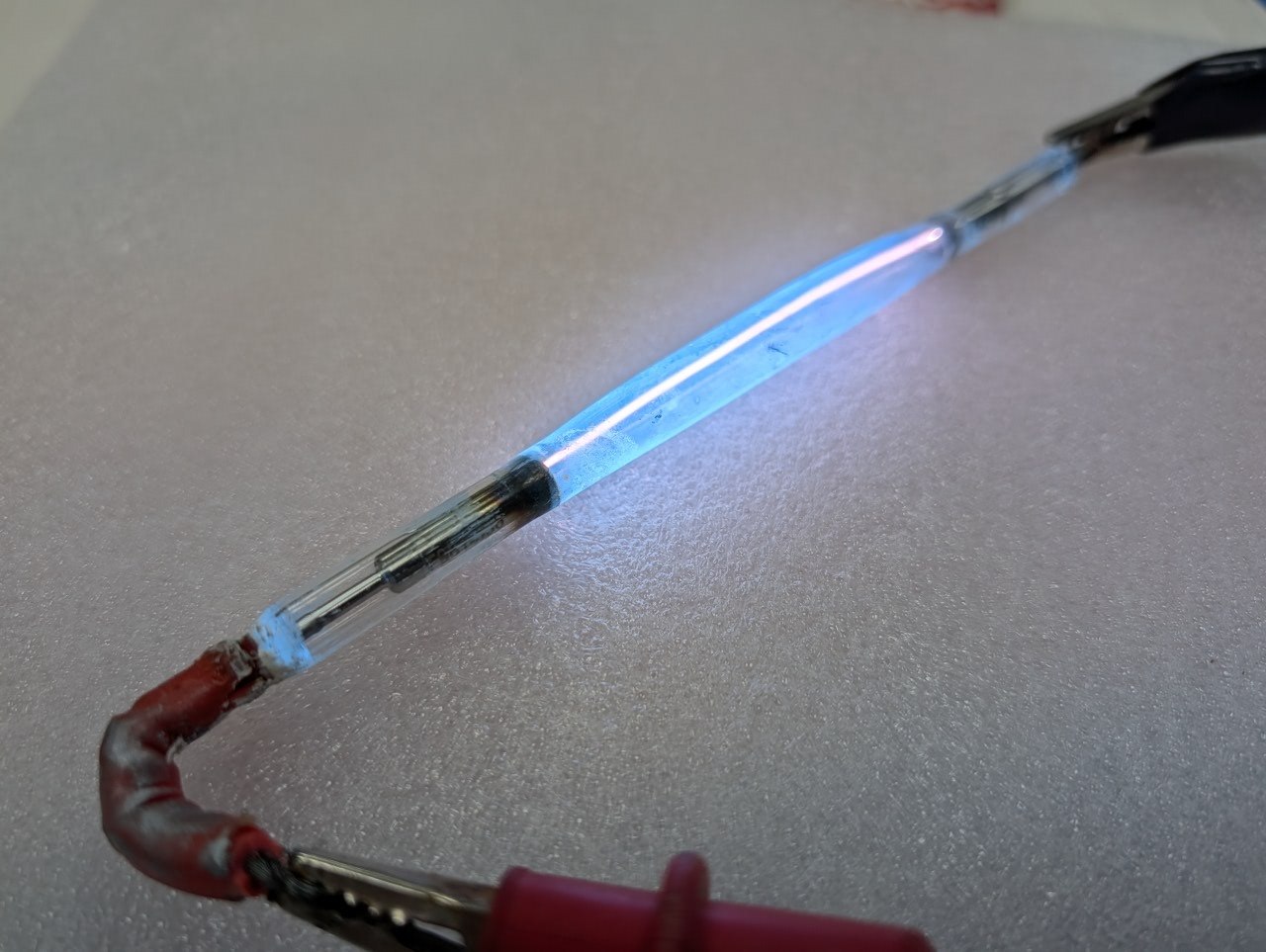

Смещение дуги к стенке колбы

Из-за деформации колбы и изменения давления газа внутри, дуга разряда сместилась от центральной оси к стенке стекла. Вместо равномерного разряда через объём газа, дуга «прилипает» к внутренней поверхности колбы. Это видно на фото: свечение сосредоточено не по центру, а у стенки.

Почему лампа ещё искрит, но уже непригодна

При тестовом поджиге от внешнего источника лампа выдаёт видимый разряд — яркую сине-белую дугу. Это часто вводит владельцев оборудования в заблуждение: раз светит, значит работает. На самом деле причин для замены несколько:

• Снижение энергии импульса. Деформированная колба и тёмный налёт на внутренней поверхности меняют условия разряда. Часть энергии уходит в нагрев стекла вместо излучения. Результат — слабая вспышка и непредсказуемая мощность.
• Риск разрушения колбы. Раздутое стекло тоньше номинала и имеет внутренние напряжения. При следующем мощном импульсе возможна трещина или разрушение прямо внутри манипулы.
• Смещение спектра. Тёмный налёт внутри колбы работает как фильтр — поглощает часть спектра излучения. Для IPL это критично: спектр сдвигается, эффективность процедуры падает.
• Нестабильный поджиг. Дуга уходит к стенке вместо центра. Это значит, что газовый состав и давление внутри колбы изменились, а геометрия нарушена.

На видео — тест поджига перегретой лампы F981 UK:

Ремонт: что было сделано

В этом случае замены одной лампы недостаточно. Пока не устранена причина перегрева, новая лампа повторит ту же судьбу. В рамках ремонта:

1. Диагностировали насос — подтвердили остановку при исправном питании;
2. Заменили забитый фильтр охлаждения;
3. Промыли контур охлаждения от продуктов разложения жидкости;
4. Установили новую лампу 7×60×125 UK из наличия сервиса;
5. Проверили температурный режим после тестового сеанса.

Лампа 7×60×125 UK — аналог для IPL-систем с диаметром колбы 7 мм и длиной дуги 60 мм. Совместима с 1S Pro, SkinStation и аналогичными платформами. Доступна в каталоге: IPL лампа UK для SkinStation / 1SPro / Innovatione.

Технические параметры: F981 UK vs 7×60×125 UK

Лампа 7×60×125 UK имеет больший запас по энергии импульса и при корректном охлаждении работает дольше. Это важно для коммерческой нагрузки 6–8 часов в день.

Классы качества ламп 7×60×125

Лампы типоразмера 7×60×125 производятся в нескольких вариантах, которые отличаются качеством материалов, ресурсом и ценой. При выборе важно понимать разницу:

В сервисе medneo.ru используем лампы классов UK (A+) и Class A — это оптимальный баланс ресурса и стоимости для аппаратов, работающих ежедневно. Лампы Class B и C не рекомендуем для коммерческой эпиляции: их реальный ресурс в 2–3 раза ниже, а риск повторного перегрева выше.

Профилактика перегрева

• Менять фильтр охлаждения каждые 6–12 месяцев;
• Проверять насос на слух — если стал тише или пропала вибрация, выключать аппарат;
• Контролировать уровень и цвет жидкости — изменение цвета сигналит о загрязнении;
• Не игнорировать ошибки перегрева, даже если вспышки продолжают идти;
• После замены лампы не ставить энергию на максимум без калибровки.

Когда обращаться в сервис

Если вспышки стали слабее, аппарат греется сильнее обычного, насос работает тише или контроллер выдаёт ошибку температуры — не ждите полного отказа. Работа на перегретой лампе опасна: есть риск разрушения колбы внутри манипулы и повреждения блока питания. В сервисе medneo.ru диагностируют и ремонтируют IPL/SHR-аппараты разных брендов, включая Lumenis M22 и Alma Harmony.

Итог

Раздутие стеклянной колбы IPL-лампы с 7 мм до 8,6 мм — однозначный признак перегрева. Причина почти всегда в нарушении циркуляции охлаждающей жидкости: насос, фильтр, или оба. Замена лампы без устранения причины — деньги на ветер. Порядок: диагностика цепи охлаждения → замена изношенных узлов → новая лампа → калибровка. Фактический ресурс лампы зависит от интенсивности работы, качества охлаждения и своевременного обслуживания. Гарантия до 12 месяцев при корректной эксплуатации.
