Ремонт манипулы ADSS PVE2020 HR 610–1200 nm — полный ребилд после попадания геля

В этой статье — ремонт манипулы ADSS PVE2020 HR (610–1200 nm), выполненный в сервисном центре medneo.ru. Манипула аппарата ADSS PVE2020 в состоянии, близком к критическому. Причиной полного разрушения внутренних компонентов стало нарушение герметичности корпуса — процедурный гель проникал внутрь манипулы во время эксплуатации, что привело к коррозии и деградации металлических элементов.

Диагностика манипулы ADSS PVE2020 — выявленные повреждения

При разборке манипулы обнаружено:

• Полное гниение квантрона (теплообменника) — металлические части разрушены коррозией до состояния окислов
• Деградация теплообменника (держателя световода) совместно с элементами Пельтье — металл разъеден, контактные поверхности нарушены
• Выход из строя сапфирового кристалла (световода)
• Отказ элементов Пельтье TEC1-06308 20×40 мм
• Износ ксеноновой лампы
• Деградация УФ-фильтра (yellow flow tube 13×74 мм)
• Загрязнение внутренних поверхностей корпуса остатками геля и продуктами коррозии

Причина разрушения — попадание процедурного геля

Конструкция манипулы ADSS PVE2020 предусматривает герметичный корпус, защищающий внутренние оптические и электронные компоненты от воздействия проводящего геля. Нарушение уплотнения корпуса — заводской дефект или следствие износа уплотнительных элементов — привело к тому, что гель постепенно проникал внутрь. Процедурный гель на водной основе вступает в реакцию с металлическими компонентами теплообменника и элементами Пельтье, вызывая электрохимическую коррозию. Результат — полное разрушение квантрона и теплообменника.

Ремонт манипулы ADSS PVE2020 — выполненные работы

Ремонт выполнен за 2 рабочих дня. Проведён полный ребилд манипулы со следующими заменами:

Замена квантрона (теплообменника)

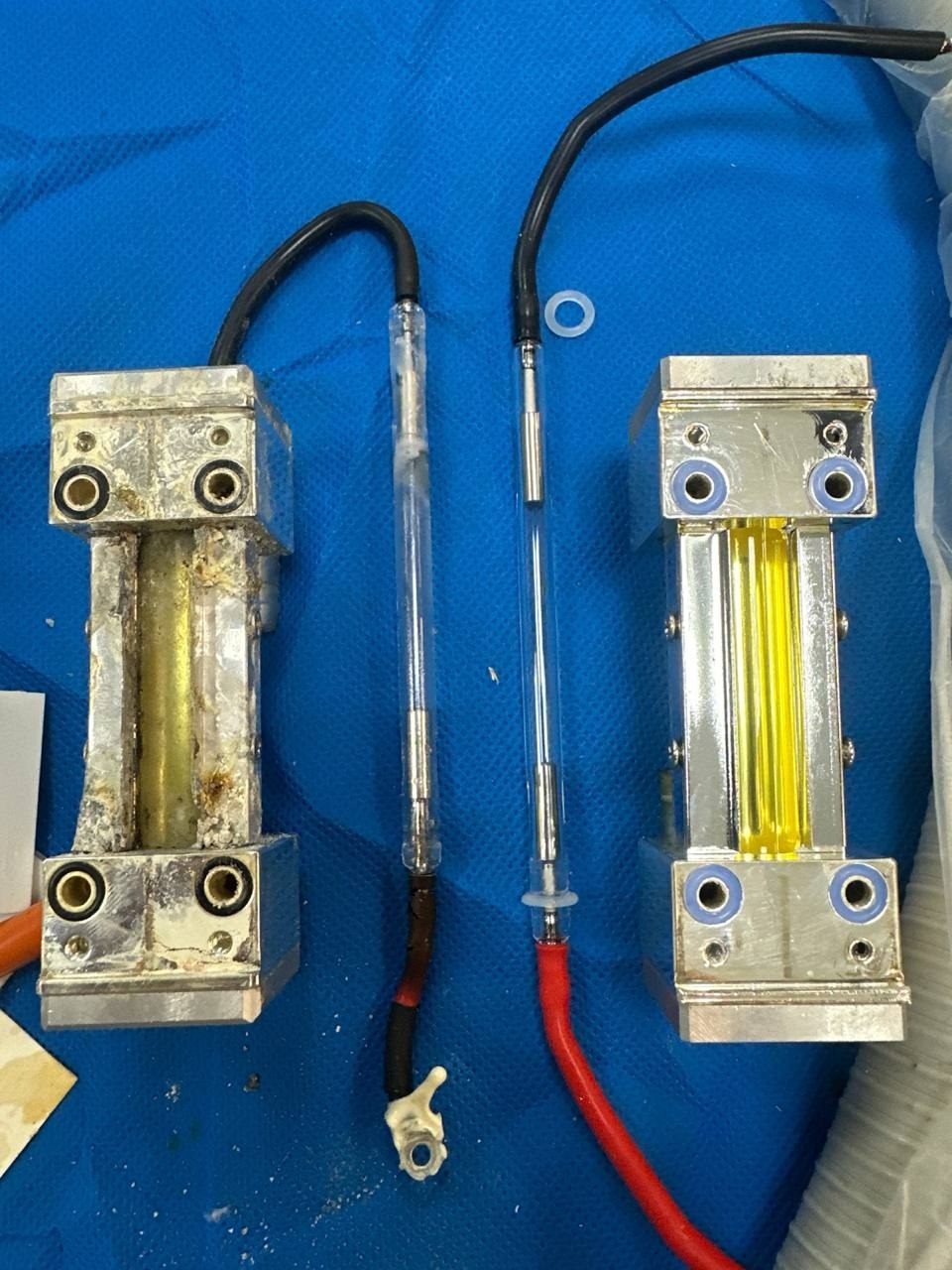

Сгнивший квантрон демонтирован, посадочное место очищено. Установлен новый теплобменник в сборе.

Замена элементов Пельтье

Установлены новые термоэлектрические модули TEC1-06308 20×40 мм — штатные для манипул IPL/SHR аппаратов ADSS PVE2020.

Замена сапфирового кристалла (световода)

Установлен новый сапфировый кристалл — оптический световод, обеспечивающий передачу излучения и контактное охлаждение кожи пациента.

Замена ксеноновой лампы

Установлена ксеноновая лампа F1405 (UK) 7×50×115 — фабрика FirstLight (Великобритания), штатная лампа для ADSS PVE2020.

Замена УФ-фильтра (flow tube)

Установлен новый IPL трубка (УФ-фильтр) 13×74 мм жёлтая кварцевая с церием — yellow flow tube, отсекающая УФ-излучение ксеноновой лампы.

Очистка корпуса

Корпус манипулы полностью разобран, очищен от остатков геля и продуктов коррозии. Восстановлена герметичность.

Запчасти для ремонта манипулы ADSS PVE2020

При ремонте использованы следующие компоненты, доступные в каталоге medneo.ru:

• Манипула ADSS PVE2020 HRSR в сборе — штатная манипула для аппарата
• Ксеноновая лампа F1405 (UK) 7×50×115 — британская лампа FirstLight
• Элемент Пельтье TEC1-06308 20×40 мм
• IPL трубка (УФ-фильтр) 13×74 мм жёлтая

Рекомендации по эксплуатации

Для предотвращения аналогичных повреждений рекомендуется:

• Регулярно проверять состояние уплотнительных элементов манипулы
• Не превышать рекомендуемый расход процедурного геля — избыток ускоряет проникновение внутрь корпуса
• Протирать манипулу после каждой процедуры, не допуская попадания геля на стыки корпуса
• При появлении следов геля на корпусе снаружи в области швов — немедленно обратиться в сервис для замены уплотнений
• Проводить профилактический осмотр манипулы не реже одного раза в 3–6 месяцев

Аппарат ADSS PVE2020 (АДСС ПВЕ 2020) — многоволновая IPL/SHR платформа с манипулой HR на диапазон 610–1200 нм. Ремонт манипулы данной модели требует полной разборки корпуса, диагностики оптического тракта и системы охлаждения.

Гарантия на ремонт — 90 дней

На все выполненные работы и установленные комплектующие при ремонте манипулы ADSS PVE2020 предоставляется гарантия 90 дней. В течение гарантийного срока любые претензии по качеству ремонта устраняются бесплатно.
